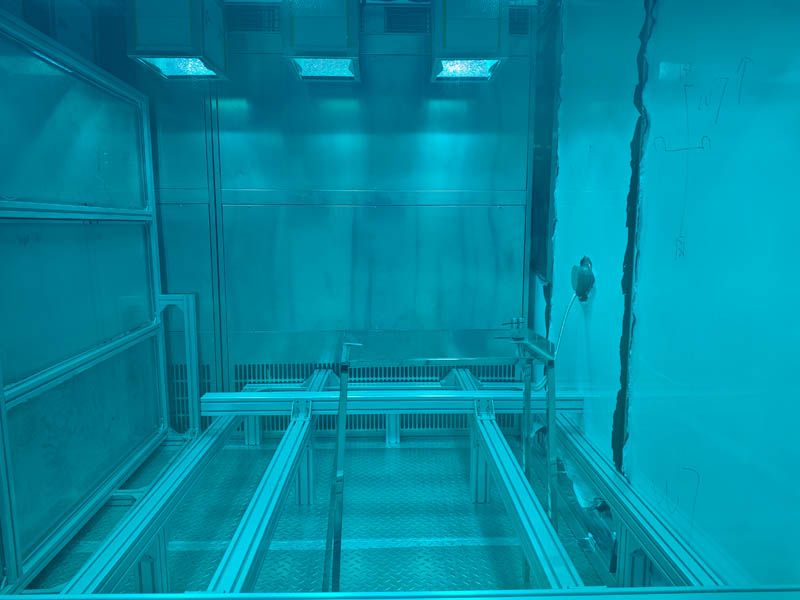

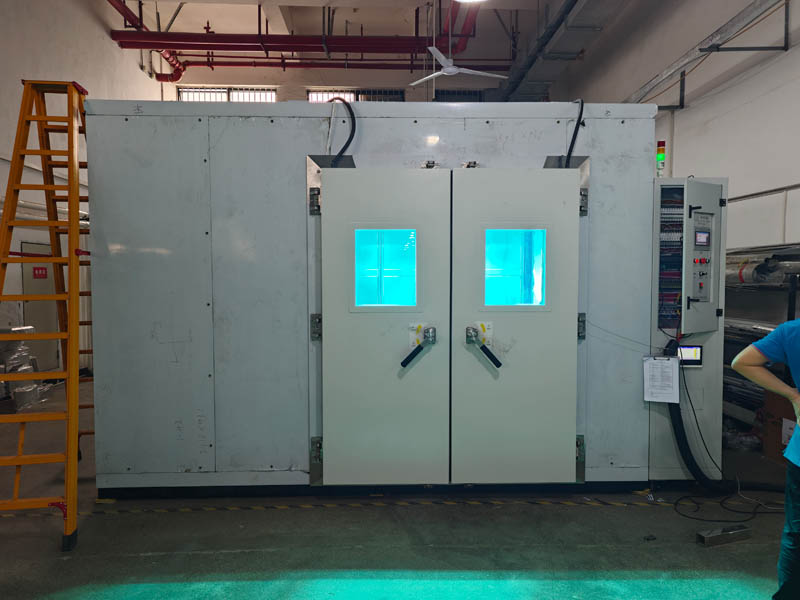

汽车照明和光信号装置太阳光聚焦试验箱由高准直太阳光光源模拟器、温度试验箱、高度角方位角角度调整装置等组成，用于带有透镜单元的外部照明或光信号装置的太阳光聚焦试验。

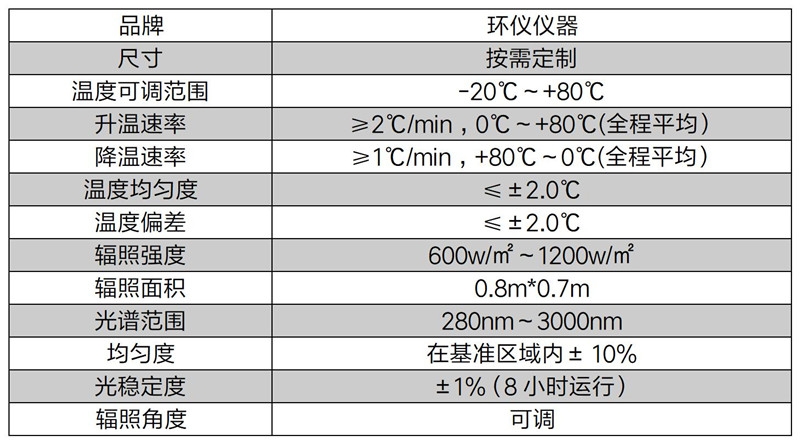

技术参数：

主要用途：

用于带有透镜单元的外部照明或光信号装置， 对于非透镜单元结构的其他装置(如反射镜式光学单元的装置) ， 如有产生聚焦风险的可能， 可参考本方法进行试验， 用于评定在太阳照射情况下通过光学单元形成的聚焦点， 以及聚焦点对光学单元的光源及附属光学结构、周边装饰框等区域的烧蚀和破坏情况。

系统组成：

试验箱由高准直太阳光光源模拟器、温度试验箱、高度角方位角角度调整装置组成。

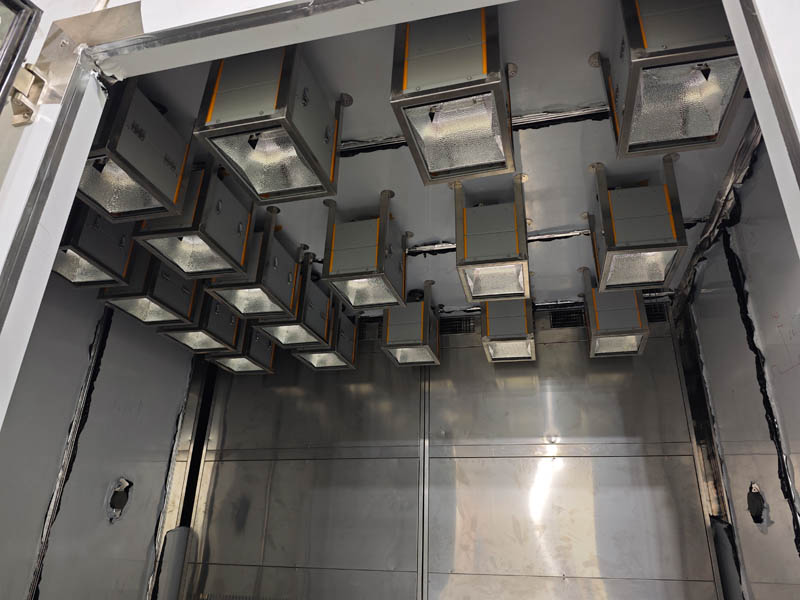

1.高准直太阳光光源模拟器应符合 gb/t 6495.9 中太阳光模拟器等级分类为等级 c 的要求, 但400 nm~800 nm 的可见光光谱匹配度应符合等级 a 的要求。

2.灯具被测单元处接受到的太阳光视半径角不应超过0.3°, 有效光斑(即不均匀度不超过10%的光斑区域) 外轮廓与被测光学单元外轮廓的最小间距应大于20 mm, 且在试验过程中能覆盖被测光学单元。 高度角方位角调整装置的角度精度应达到0.1°。

工作原理：

通过角度调节机构调节灯座的角度，能够使得待测灯组与光源入射光线之间的夹角发生变化，进而达到模拟太阳光全天候，不同角度下对车灯的照射情况，相较于调节光源位置来说，整体的调整范围小，所需的调整空间占用率低。

如有汽车照明和光信号装置太阳光聚焦试验箱的选型疑问，可以咨询环仪仪器相关技术人员。
