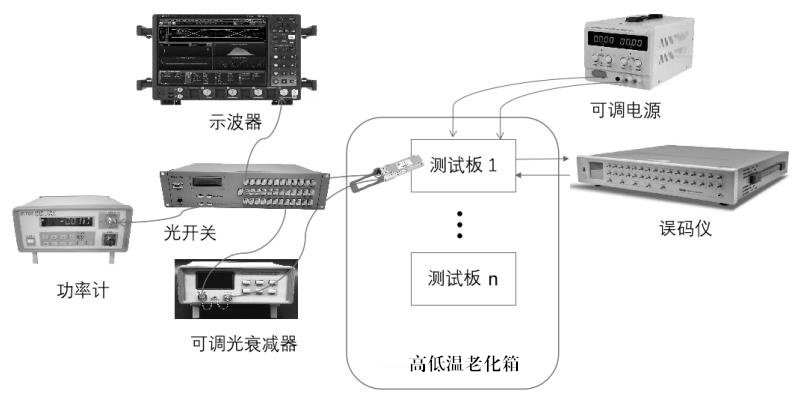

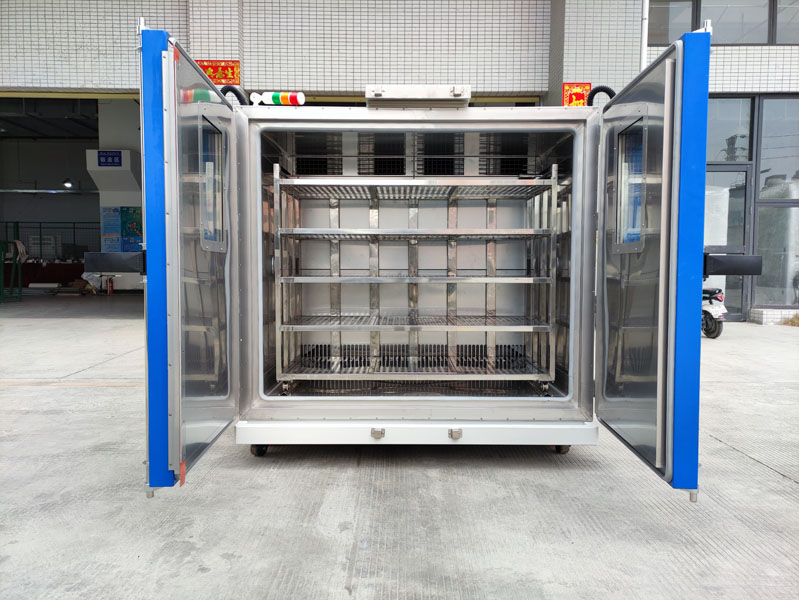

光收发模块高低温老化设备主要设备包括高低温老化箱、光模块测试板、待测光模块、误码仪、示波器、光开关、可调电源、可调光衰减器、光功率计等。其连接示意图如下图所示，下面，我们来看看如何使用高低温老化设备对光收发模块做高低温老化测试。

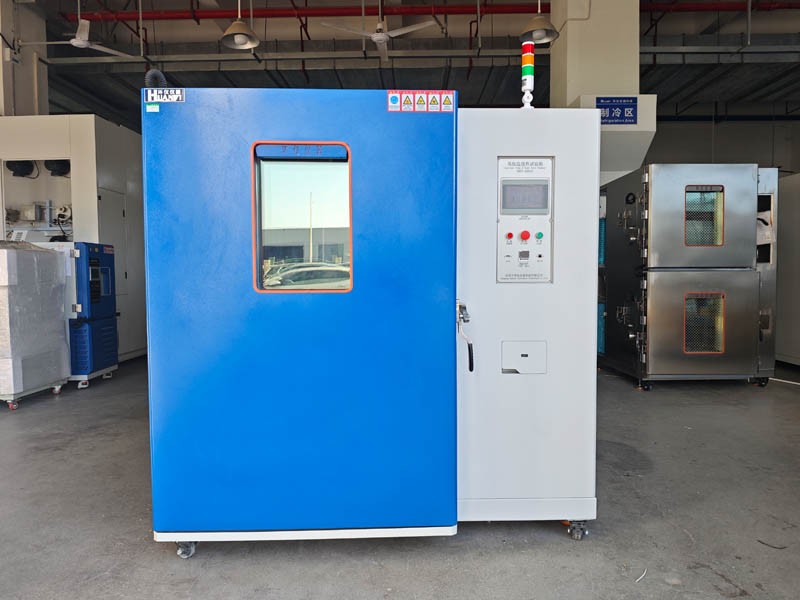

试验设备：环仪仪器 光收发模块高低温老化设备

试验样品：工业级光模块

主要测试步骤：

①设置环境温度为常温，启动误码仪向光模块输入 prbs3１ 码型；

②通过光开关控制光模块 tx 端与示波器和光功率计相连，分别测试光模块的眼图和输出光功率；

③通过光开关使光模块 tx 端通过光衰减器后，与 rx 端形成环路，调节衰减值使误码仪检测到接收误码，测出灵敏度值；

④将环境温度设置为-40℃，依照上述步骤测试低温时的眼图、 输出光功率和灵敏度；

⑤将环境温度设置为85℃，依照上述步骤测试低温时的眼图、输出光功率和灵敏度。

测试注意事项：采用先低温后高温的测试流程，能够有效避免温度大幅变化过程中产生的凝露对光模块测试结果的影响。

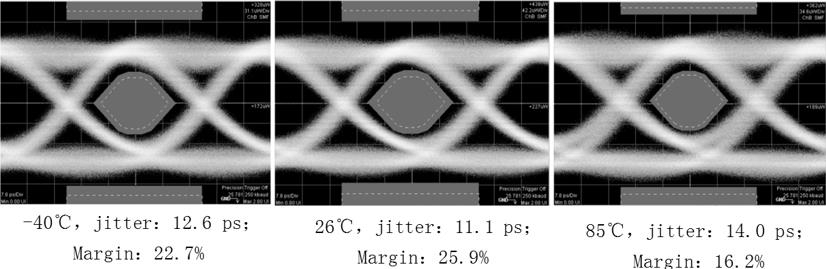

下图为所测得的光模块眼图，眼图余量（margin）均15%以上，抖动（jitter）小于14ps。

以上就是光收发模块高低温老化设备的测试步骤，如有光模块的试验疑问，可以咨询环仪仪器相关技术人员。
