pcs一体式老化测试系统由高低温环境模拟箱、数据采集层、控制层和评估层构成，各层级通过工业总线实现数据交互与指令传输。下面，我们来看看该系统的主要模块设计。

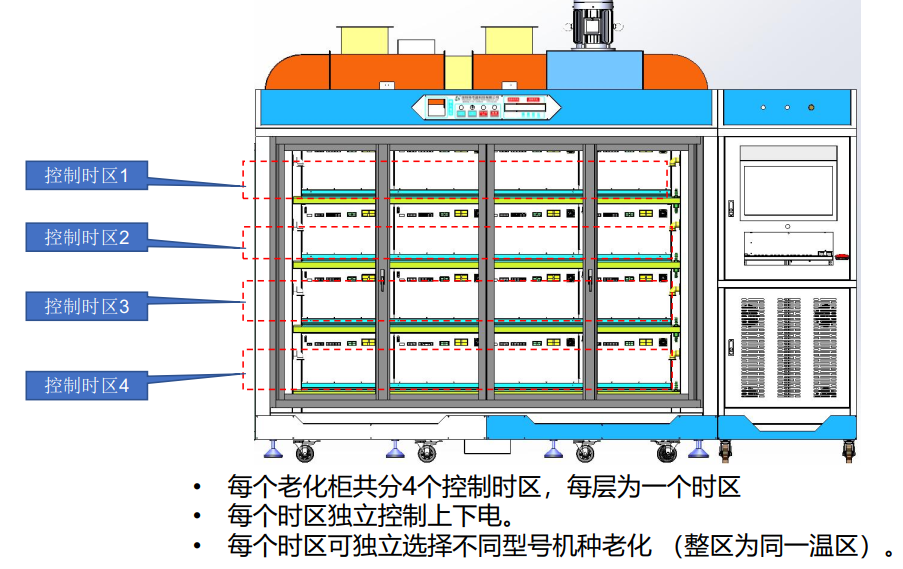

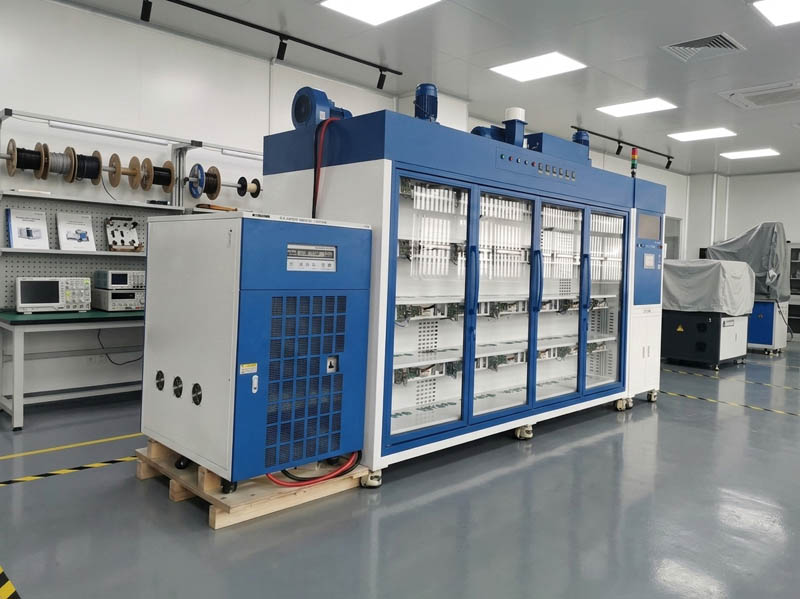

产品名称：环仪仪器 pcs一体式老化测试系统

主要模块设计：

1.高低温环境模拟单元

高低温环境模拟单元由高低温试验箱、温度控制系统和环境监测组件组成。高低温试验箱采用复叠式制冷技术，制冷量达 4.5 kw，可实现-40 ℃~150℃的温度环境模拟；

温度控制系统基于 pid 算法进行动态调节，通过预设温度曲线模拟昼夜温差变化。

2.多参数采集系统

多参数采集系统采用分布式架构，包含电参数采集模块、温度采集模块和状态信号采集模块。电参数采集模块通过高精度功率分析仪采集变流器输入输出的电压、电流、功率因数等参数。

3.自动化控制模块

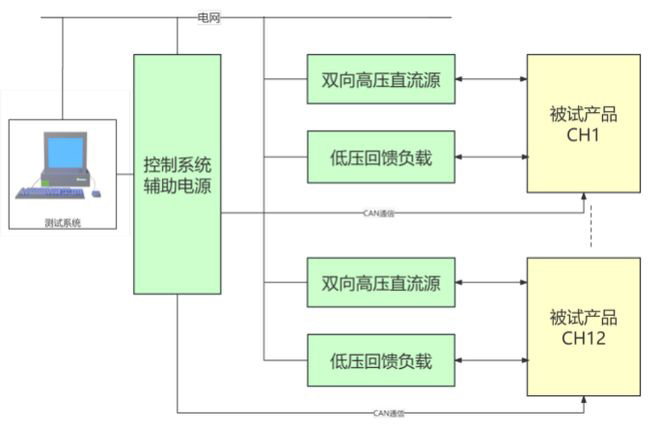

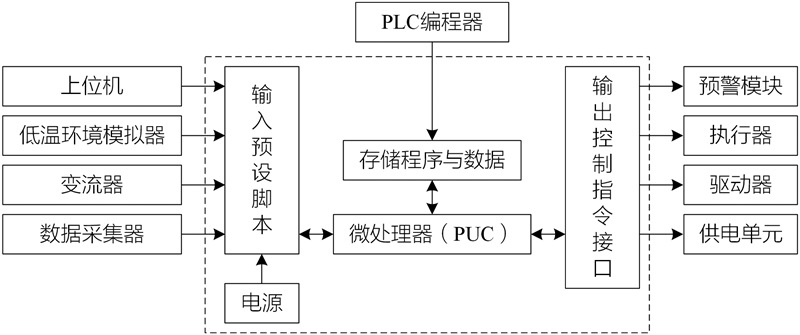

自动化控制模块以可编程逻辑控制器为核心，通过预设测试脚本实现对试验箱温度调节、变流器启动指令发送、负载切换等操作的自动化控制。其模块作业流程如下图所示。

主要实现功能：

1.高低温试验箱，容积为 4 m³，温度调节范围为-40~80 ℃，降温速率≥5 ℃/min。

2.硬件集成采用模块化设计，各设备通过标准接口连接，功率分析仪与变流器输出端通过铜排连接，温度传感器通过磁吸底座固定于被测部件表面，确保信号传输稳定与测量准确。

3.测试控制软件提供可视化操作界面，支持测试方案编辑、参数设置及流程监控，实时显示环境温度、变流器状态及参数曲线。

以上就是pcs一体式老化测试系统的模块设计，如有试验疑问，可以咨询环仪仪器相关技术人员。
