pcs(powerconversionsystem，储能变流器)在高温运行需要进行策略整定，为了保证pcs安全运行，要对pcs进行高温老化测试，而高温老化测试需要在pcs变流器功能老化试验平台中完成。下面，我们来了解一下相关高温测试方法。

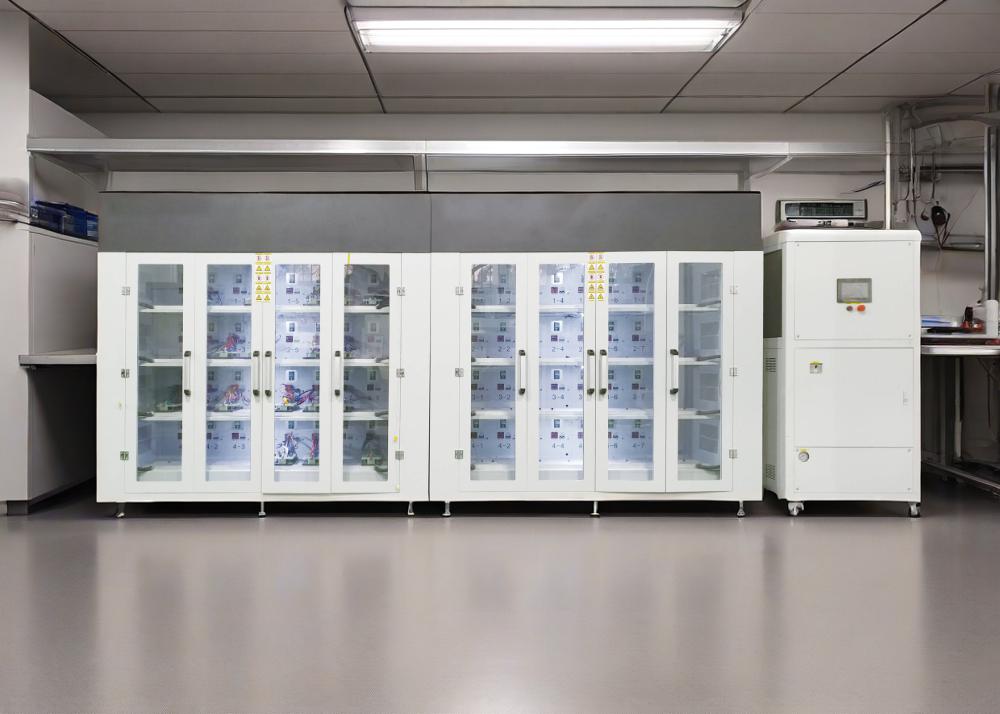

测试设备：环仪仪器 pcs变流器功能老化试验平台

系统概述：该试验平台是针对储能变流器（pcs）设计的智能老化测试系统，通过构建可控老化环境，对pcs进行长期稳定性与可靠性测试。

测试方法：

1.操作人员通过触摸显示屏，控制器输入pcs高温老化测试的温度范围，明确测试的目标温度区间。

2.将各测温电路布置在pcs的不同点位上，微控制器通过ad采样电路实时采集测温电路测量的温度值；

温度计算公式：

temp＝1/k*(rpt-100)；

δu/uref r3/(r3 r1)＝rpt/(rpt r1)；

rpt≈δu*r1/uref r3*r1/(r3 r1)；

δu＝u1-u2；

u1＝(rpt 2rl)*uref/(rpt 2rl r1)；

u2＝(r3 2rl)*uref/(r3 2rl r1)；

r1＝(r11 r12)/2；

rl＝(rl1 rl2 rl3)/3；

其中，temp表示测试的温度值；k表示温度传感器rpt的温度系数；uref表示参考电压。

3.微控制器将温度值显示于显示屏上，通过无线通信模块发送给上位机，并基于所述温度值驱动pwm驱动电路改变占空比以调整散热风机的转速，进而使pcs的温度处于所设定的温度范围内。通过同态调整散热风机的转速，极大的降低了散热能耗。

4.控制器依据采集的温度数据，动态调整pwm驱动电路的输出占空比，精准控制散热风机转速，使pcs温度始终维持在设定的温度范围内，保障测试安全、稳定推进。

以上就是pcs变流器的高温测试方法，如有试验疑问，可以咨询环仪仪器相关技术人员。
