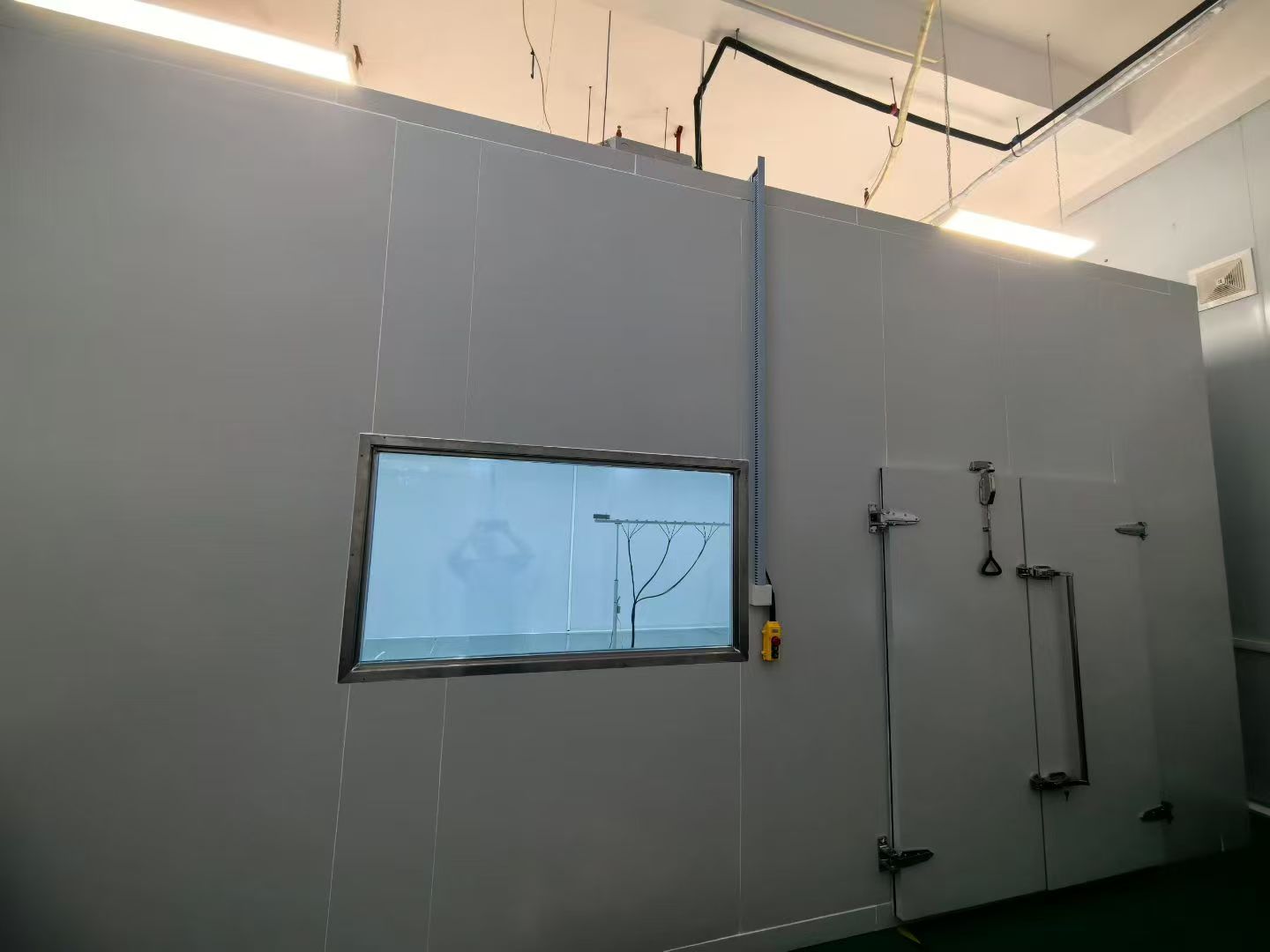

风扇能效测试房可用于各类风扇的风量及能效测试，但不适用于离心吊扇、皮带驱动吊扇、摆头吊扇、扇叶平面与水平面夹角大于45度的吊扇。测试房具备计算机自动采集功率值、电流值、风速值，自动计算平均风速、风量和能效值，并完成数据处理，打印出试验报告的功能。

试验标准：

gb/t 13380-2018 交流电风扇和调速器

gb/t 4706.27-2024 家用和类似用途电器的安全第27部分：风扇的特殊要求

qb/t 2534-2013 强力电风扇

csac814-2010 吊扇的能效

iec 60879:2020 家用及类似用途家用电器风扇和控制器性能测试方法

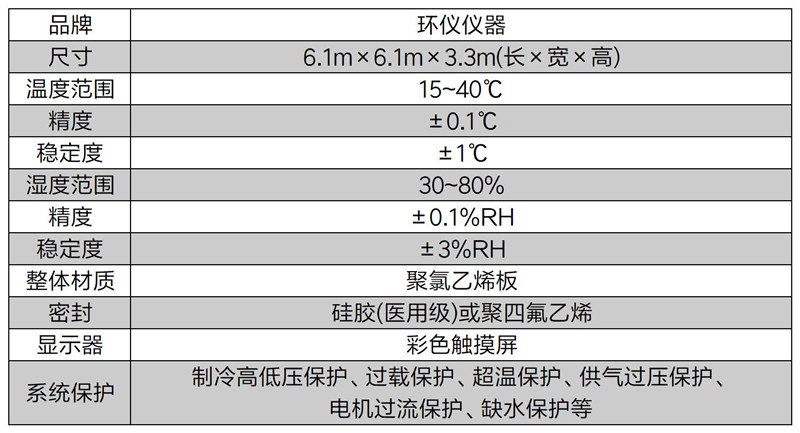

技术参数：

试验原理：

风扇能效测试房以计算机作为系统运行控制的核心，处理数据的采集和运算。通过工业级通信端口rs 232连接上位机与可编程逻辑控制器(plc)，实现对整个测试系统的运行控制，以及数据采集、计算、整理与存储。

主要结构系统：

1.风扇能效测试房包括主机、plc模块、驱动模块和模拟量测试模块，主机和plc模块依次相连，驱动模块和模拟量测试模块均分别连接在plc模块上。

2.驱动模块包括依次连接的伺服驱动器、伺服电机，伺服驱动器连接在plc模块上。

3.模拟量测试模块包括模拟量模块、大气压力传感器、风速测量变送器和温湿度传感器，大气压力传感器、风速测量变送器和温湿度传感器，均分别连接在模拟量模块上，模拟量模块连接在plc模块上。

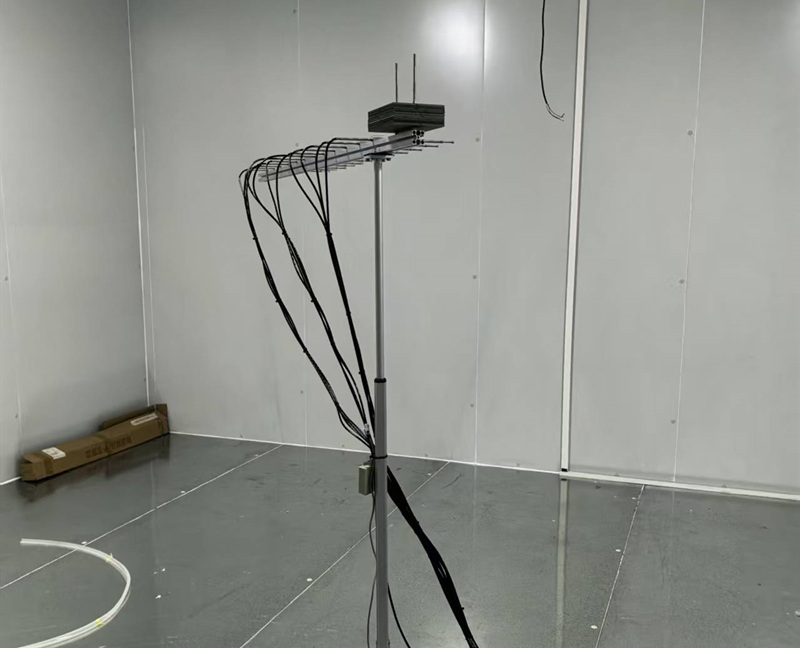

4.风速测量变送器上还连接有风速传感器。

工作原理：

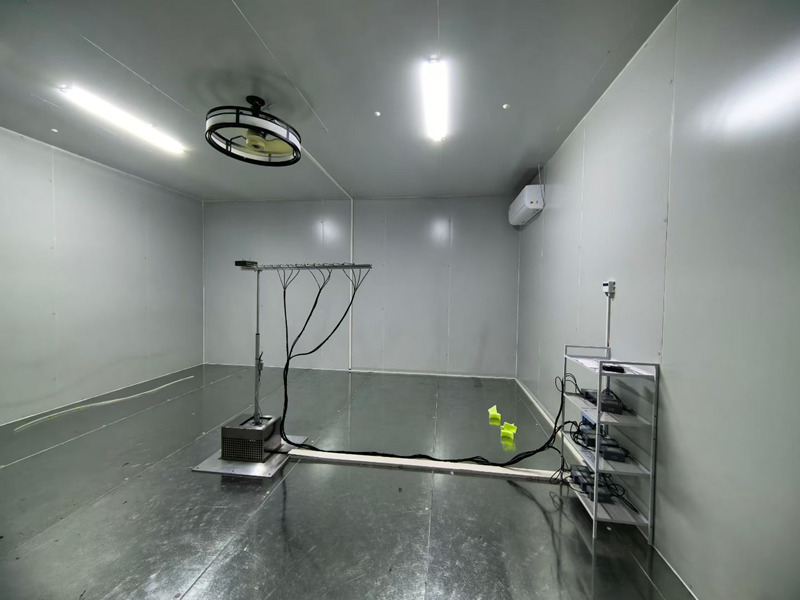

风扇能效测试房通过主机驱动伺服电机，带动风扇横导轨，进而测试风扇上的大气压力、风速和温湿度数据，并将上述数据传输至rs-232模块中，经功率计计算风扇能效。

如有风扇能效测试房的选型疑问，可以咨询环仪仪器相关技术人员。
