吊扇能效测试系统适用高速小直径吊扇、低速小直径吊扇、大直径吊扇、吸顶吊扇、多安装方式吊扇、多头式吊扇、非垂直风向吊扇的风量及能效测试。其设计符合《office ofefficiency and renewableenergyl0cfrparts 429 and 430》及《gb/t 13380-2018 交流电风扇和调速器》的要求。

满足标准：

gb/t 13380-2018 交流电风扇和调速器

gb/t 4706.27-2024 家用和类似用途电器的安全第27部分：风扇的特殊要求

qb/t 2534-2013 强力电风扇

csac814-2010 吊扇的能效

iec 60879:2020 家用及类似用途家用电器风扇和控制器性能测试方法

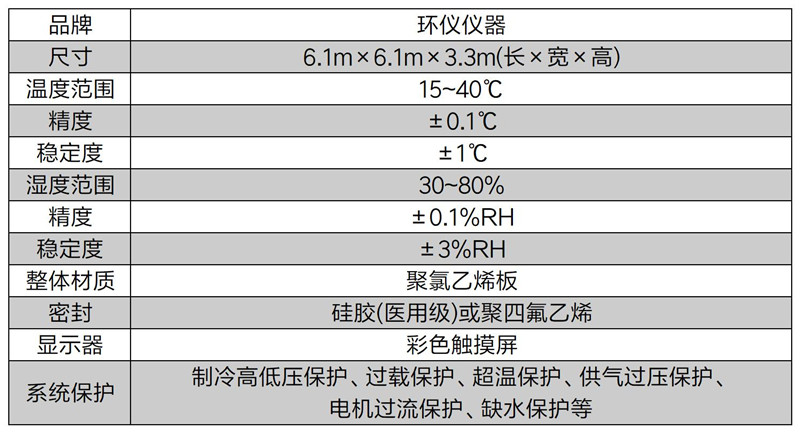

技术参数：

其他仪器：

1.风速计：4套。

叶轮直径：≤100mm

测量范围：0~1200mm/min(20/s)

测量精度：0.1m/s±1.5%测量值

风速灵敏度：优于0.15m/s

2.调压器：0~205v无级可调

3.数字功率计：可测电压、电流、功率：精度0.1%

系统构成：

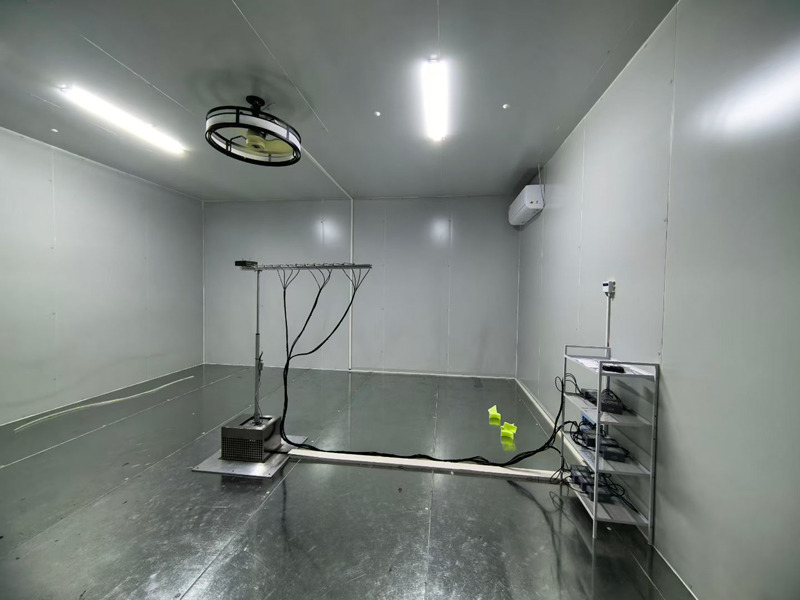

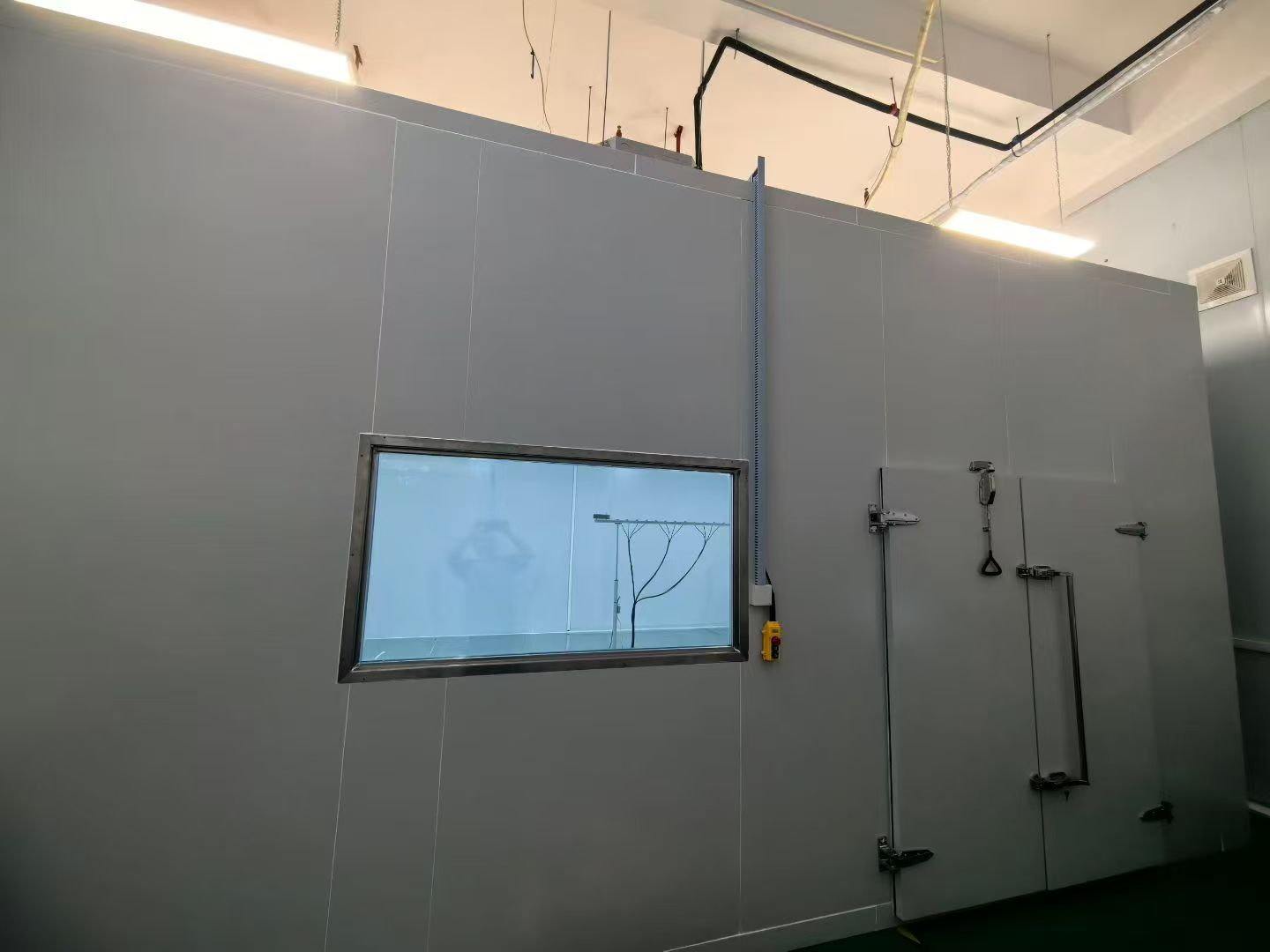

本实验室由电风扇升降机构，风速测量机构，环境测量装置、风扇对中定位机构、微电脑数据采样及处理系统构成，主要测控仪表采用进口产品。

plc 计算机人机交互界面操作简便，采用风速表测量方法完成电风扇标称风量，输入功率、电流及使用值的试验。

系统性能：

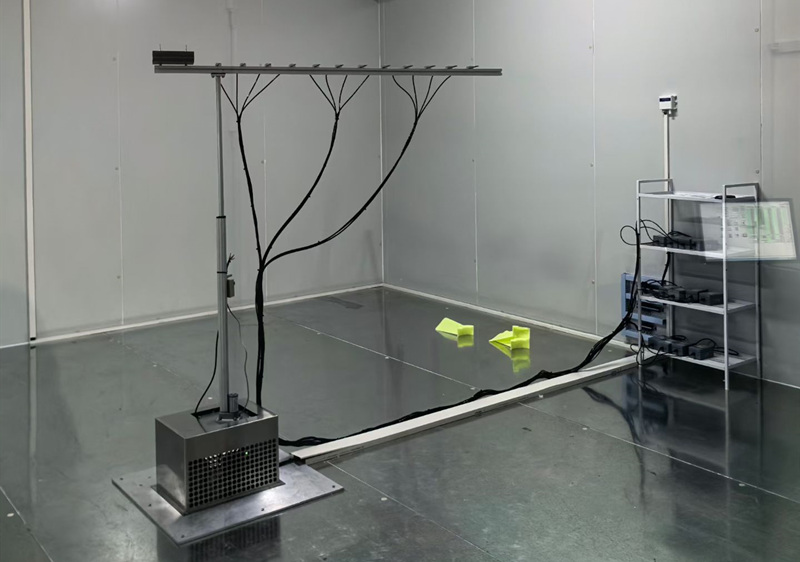

试验时，风速计叶轮由自动行走机构精确定位，可自动按标准要求自动运行在规定的点位，计算机自动采集：功率值、电流值、风速值，自动计算平均风速、风量和能效值，并完成数据处理，打印出试验报告。

如有吊扇能效测试系统的选型疑问，可以咨询环仪仪器相关技术人员。
