20l腔室法为日本《jis a 1901:2015 建筑产品用挥发性有机化合物和醛类排放量测定》标准中的相关测试方法，下面，我们根据此标准，对木地板进行甲醛和voc释放量的试验验证，供大家参考。

试验设备：环仪仪器 20l腔室法甲醛voc排放仓

试验样品：尺寸为165mm * 165mm的木质地板

试验过程：

1.试验前，先对试验箱和释放舱进行清洁，挥发性有机化合物的背景浓度足够低，以免干扰排放测定。总挥发性有机化合物 (tvoc) 的背景浓度应为 20 pg/m²或更低。

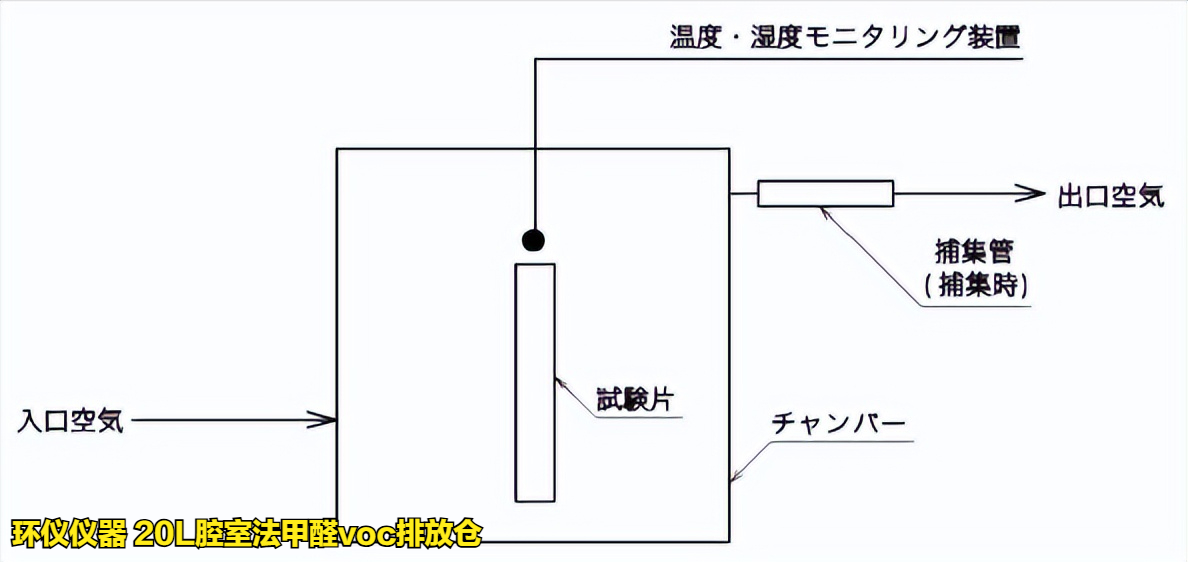

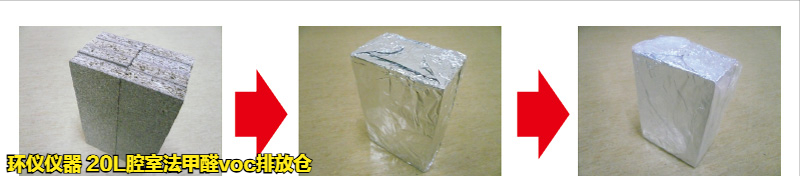

2.样品按照标准的要求进行密封，并按照标准的要求放置在20l腔室中间。如下图所示。

3.在整个测量过程中，测试室内的空气温度和相对湿度分别保持在25±1℃和50±4%，并以0.5h-1的频率进行通风。

由于该测试是在jisa1901标准制定之前进行的，因此环境空气温度保持在25℃而非28℃。醛类化合物采用高效液相色谱法（hplc）进行分析，挥发性有机化合物（vocs）则采用热脱附/气相色谱/质谱联用（tds/gc/ms）进行分析，具体结果见下表。

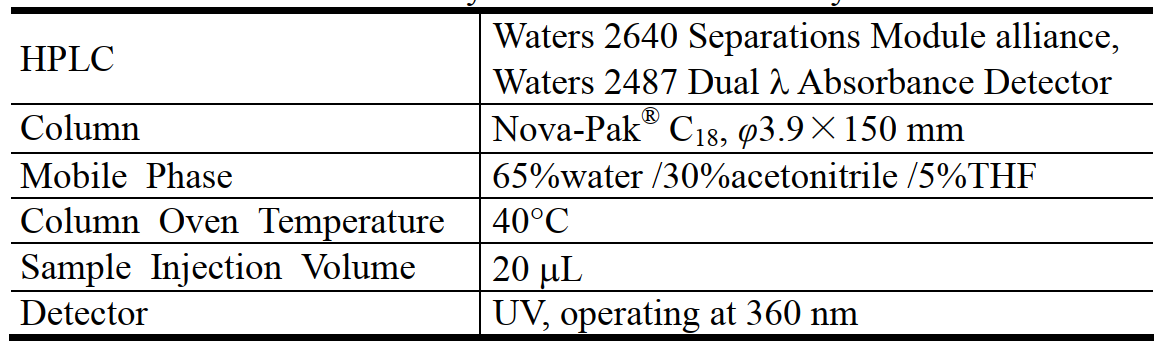

a.甲醛

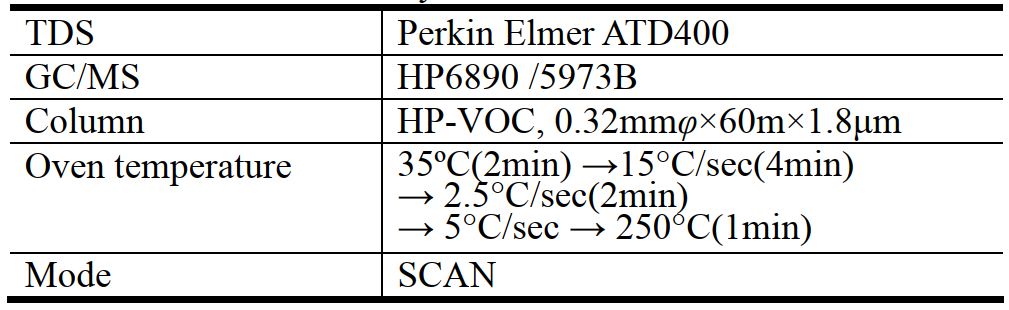

b.vocs

不同材料的vocs分析条件略有不同，因此此处仅列出eps的分析条件。

试验结果：

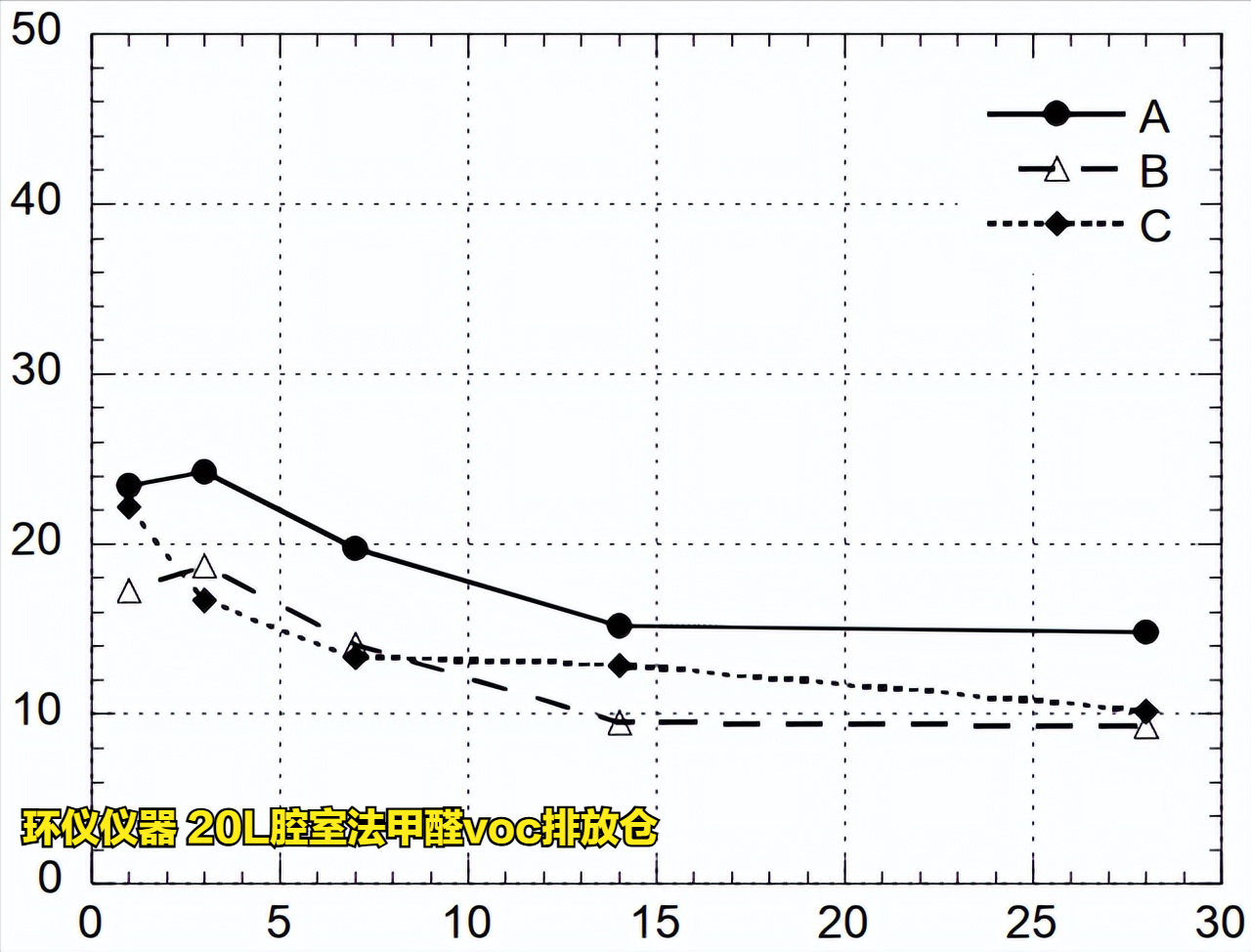

1.下图显示了地板材料的甲醛释放率。

第一天，地板a和b的甲醛释放率几乎相同，均为23μg/m²·h。地板b的甲醛释

放率为17μg/m²·h。28天后，地板材料a的甲醛释放率为15μg/m²·h，地板材料b和c的甲醛释放率约为10μg/m²·h。这些释放率相对较高。

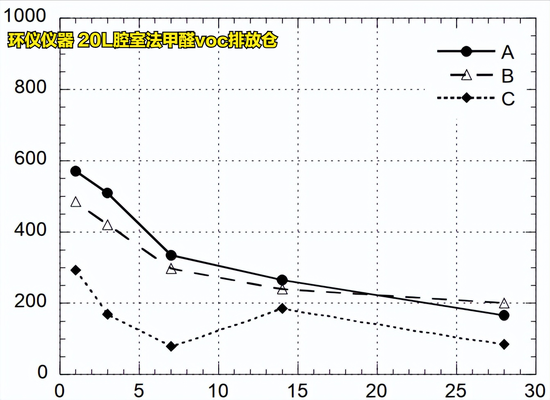

2.下图显示了三种地板材料总挥发性有机化合物（tvoc)的衰减情况。

此处tvoc以甲苯当量计算。第一天，地板材料a的tvoc为57oμg/m²·h，地板材料b为490μg/m2·h，地板材料c为300μg/m²·h。

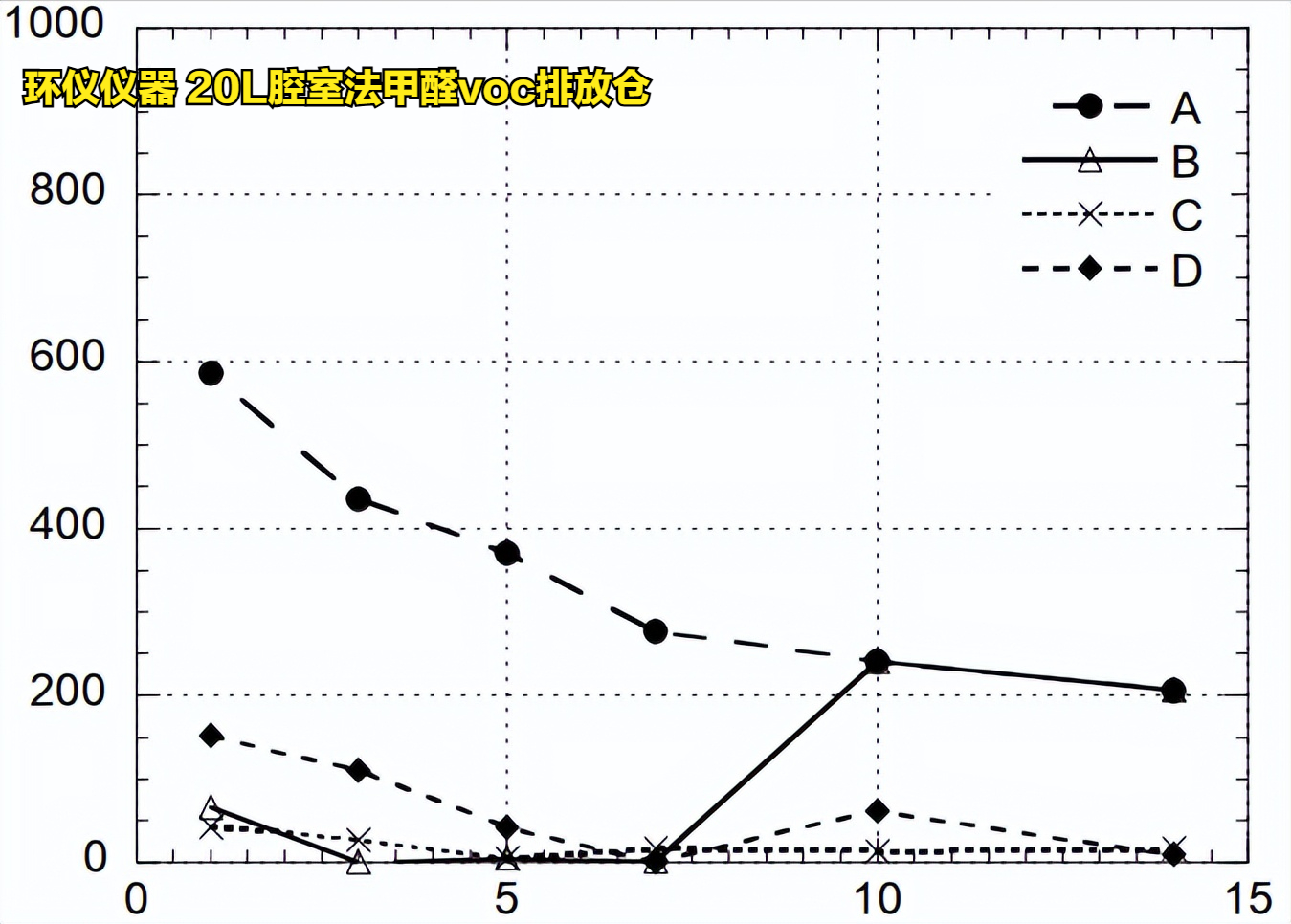

下图显示了tvoc的衰减过程。

epsa的排放速率在1天后为586μg/m²·h，14天后为206μg/m²·h。epsb的排放速率在7天内约为40μg/m² ·h。

然而，10天后epsb的排放量增加。14天后epsa的排放量为210μg/m²·h。原因尚不清楚。推测可能是由于eps内部的化学物质扩散到表面，增加了排放速率。

我们在多次不同的测量中观察到eps存在相同的现象。研究发现，epsa释放vocs的过程可能持续较长时间。epsc在第一天的释放速率为42μg/m²·h，此后5天仍维持在10~20μg/m²·h的水平。

下图显示了苯乙烯的衰减过程。

苯乙烯是tvoc的主要成分。这些衰减曲线与tvoc的衰减曲线吻合。eps由苯乙烯单体制成，其中仍残留有少量苯乙烯单体。epsa和b的苯乙烯排放率高于美国epsd。在此期间，epsd的苯乙烯排放率低于10μg/m²·h。

以上就是20l腔室法甲醛voc排放仓对木地板的试验验证，如有试验疑问，可以咨询环仪仪器相关技术人员。
