人造板加速老化不锈钢水槽也叫人造板加速老化循环试验箱，满足gb/t17657-2022《人造板及饰面人造板理化性能试验方法》标准中“4.26加速老化性能测定”相关测试要求。下面是人造板加速老化不锈钢水槽的相关试验方法。

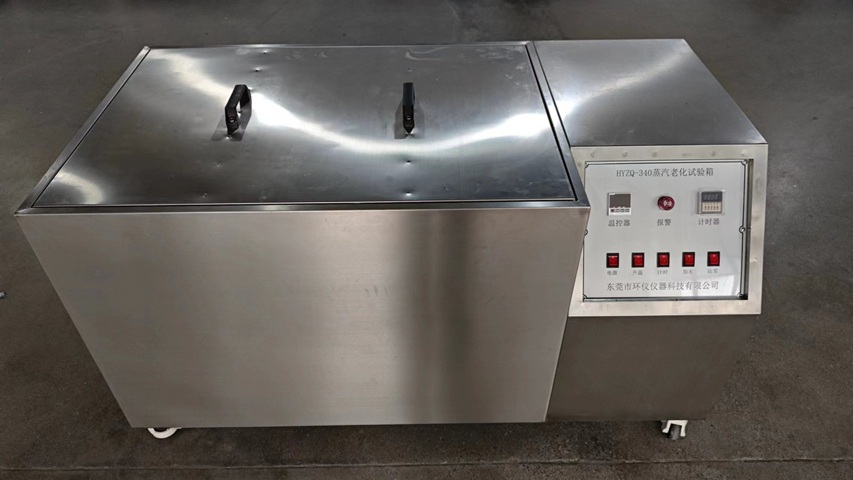

试验设备：环仪仪器 人造板加速老化不锈钢水槽

试验依据：gb/t17657-2022《人造板及饰面人造板理化性能试验方法》中4.26加速老化性能测定

试验过程：

一、试件平衡处理

必要时，将试件置于温度(20±2)℃，相对湿度(65±5)%环境中平衡至质量恒定，即相隔24 h两次称重结果之差不超过试件最后一次称重质量的0.1%。

二、试件放置

试件应垂直放置于试件架中，试件之间有一定距离。在浸泡处理和喷蒸处理时，试件之间以及试件与器壁之间至少相距25 mm，使试件可以自由膨胀。浸泡处理时，试件上端距水面(75±25)mm。试验用水为生活饮用水(自来水)。

三、加速老化循环

不锈钢水槽，冰箱和鼓风干燥箱中按a)，b)、c)、d)、e)、f)顺序和相应条件，连续进行1个加速老化循环处理:

a)(49±2)℃热水中浸泡l h;

b)(93±3)℃蒸汽中喷蒸3 h;

c)(-12±3)℃冰箱中冷冻20 h;

d)(99±2)℃鼓风干燥箱中干燥3 h;

e)(93±3)℃蒸汽中喷蒸3 h;

f)(99±2)℃鼓风干燥箱中干燥18 h。

对试件共进行6个加速老化循环处理。如果循环中断(如周末)，只能在冷冻处理时发生。应经常检查试件是否分层或其他破坏，如有明显破坏，应予以记录。
